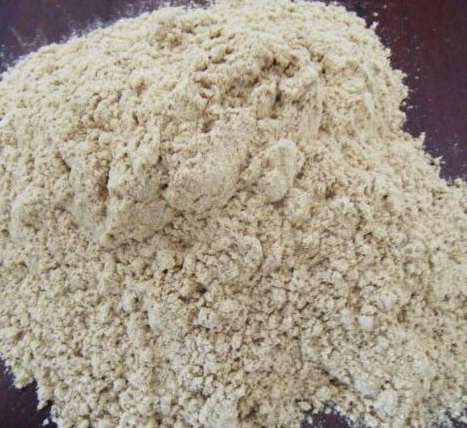

雜木粉其特點是適用于高分子塑料的接枝，并能與功能單體的羥基接枝反應(yīng)，對塑料進行改性，使木片干燥，得到粒徑在2cm左右的木質(zhì)材料，木質(zhì)材料的60-95%和改性塑料的5-40%在破碎機中混合物，溫度在20-200度之間，時間為0.1-1小時，百分比為質(zhì)量百分比。

　　高分子塑料可以是聚乙烯、聚丙烯、乙烯和丙烯的共聚物、聚苯乙烯或ABS，功能單體是馬來酸酐或甲基丙烯酸縮水甘油酯，化學(xué)接枝反應(yīng)在擠出機中進行，溫度為100-250度，轉(zhuǎn)速為10-200rpm，時間為1-10分鐘。

　　木質(zhì)材料包括雜木、廢木料、鋸末、刨花、竹子、草、樹枝、稻草，磨機采用轉(zhuǎn)速100-3000rpm的轉(zhuǎn)葉式磨機或轉(zhuǎn)速10-400rpm的球磨機。

　　因為在接枝的高分子鏈上有功能基團，所以利用這些功能基因在木粉顆粒破碎過程中的活性基團，在新的切割表面的化學(xué)反應(yīng)過程中形成共價鍵，大大改善了木粉顆粒的高分子鏈纏結(jié)和包覆，并在木粉顆粒表面形成一層共價鍵的塑料聚合物層。
